Hektor od Tilliga je model, ktorý má snáď doma asi každý TT-čkar. Vyrábal sa v dobách BTTB a Tillig vo výrobe pokračuje aj teraz. Model prepracovali a pripravili na digitalizáciu pomocou PLUX12 rozhrania. Problém nastáva ak chceme tento model aj ozvučiť. Návodov na ozvučenie je na internete viacero, ale všetky používajú dekodér s PLUX16. Dôvod je jednoduchý, dekodér s PLUX12 na trhu proste chýba. Dá sa to ale aj inak…
Ako som spomenul, najlahšie je vziať dekodér s PLUX16 (MX648 alebo MS480) a jednoducho ho zasunúť do pripraveného konektoru na doske modelu. Dekodér nebude mať zasunuté všetky kontakty, ale to moc nevadí. Čo vadí viac je fakt, že takto zasunutý dekodér je aj osovo vysunutý a na jednej strane vyčnieva spod plošného spoju modelu. Pri nasunutí úzkej kapoty to samozrejme vadí a tá sa musí nasúvať silou a mierne sa aj deformuje. Bolo by možné použiť drátovú verziu dekodéru a tú napävno naletovať, ale to som tiež nechcel. Ja som sa nechal inšpirovať analógovou prepojkou, ktorá je od výrobcu osadená a dekodér s PLUX12 som si vyrobil.
K ozvučeniu som použil dekodér určený pre NEM651 (6pin) v mojom prípade MS491, jeden náhradný konektor PLUX12 (buď objednať z e-shopu s elektronickými súčiastkami, alebo aj ZIMO ponúka náhradné PLUX16 konektory, ktorý sa skráti) a reproduktor LS10x15 s výškou 9mm. Pri prestavbe sa predpokladá už nejaká skúsenosť s letovaním, ale s dobre zvoleným postupom sa to dá zvládnuť bez problémov.
Ako základ som použil dekodér MS491 v prevedení s drátmi. Je možné použiť aj MS490, ale ten má o jeden funkčný výstup menej a ja som chcel osvetliť aj stanovisko strojvedúceho. S drátmi preto, aby som sa čo najviac vyhol náročnému letovaniu na malé plôšky dekodéru. Je už celkom jedno či to bude čisto drátová verzia, alebo 8-pinová R, prípadne 6-pinová F verzia – konektory sa odstrihnú a ponechajú sa len vodiče. Dekodér má vyvedený aj vodič pre GND, ktorý by sa dal požiť spolu s logickými SUSI výstupmi na ďalšie funkcie. Tie momentálne ale nevyužijem a tak ho odletujem. Ďalej odletujem 6 vodičov na strane kam príde nový konektor. Ide o vodiče pre výstupy FA0 vpred a vzad (žltý a biely), prívod od koľají (červený a čierny) a prívod k motoru (oranžový a šedý). Výsledok potom vyzerá asi takto

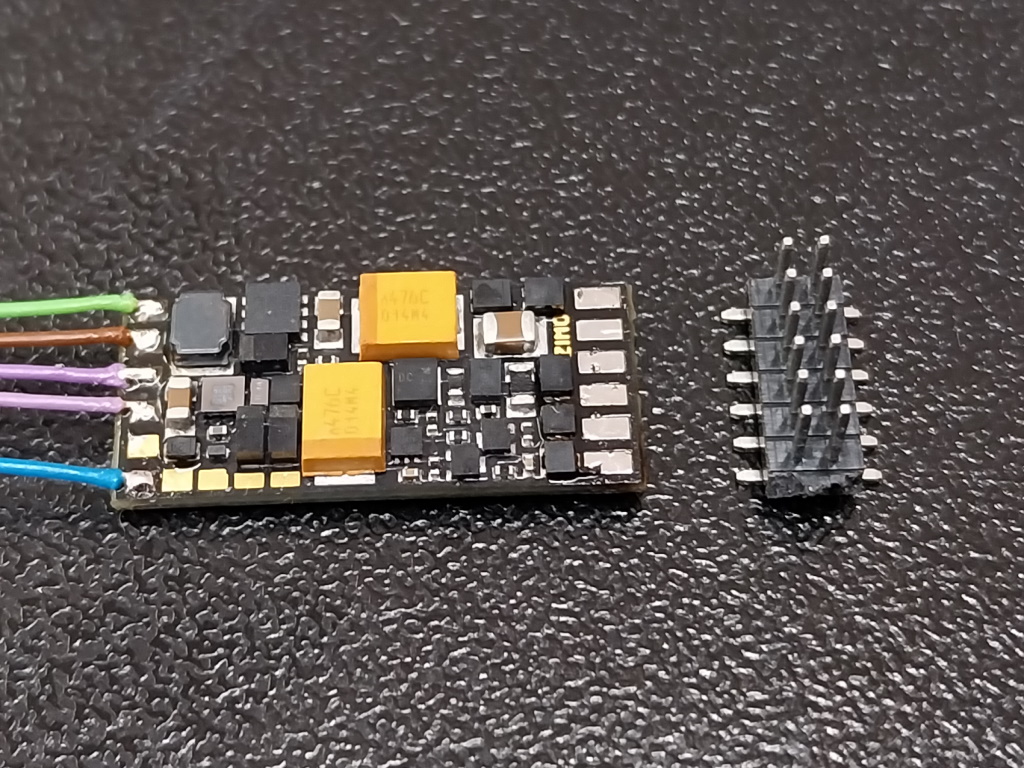

Ďalej si pripravím nový konektor PLUX12. Na ňom si pomocou pinzety uvoľníme jednotlivé piny, aby sa dali posúvať hore / dole. Konektor postavím na sklo kolíkmi dole a pevnejšou pinzetou zatlačím na čierny plast v ktorom držia. Ten sa posunie dole a už je možné jednotlivé piny vyberať bez väčších problémov. Konektor nasadím na dekodér tak, že čierny plast sedí až na vrchu obvodu, ktorý je na spodnej strane a jednotlivé piny priletujem.

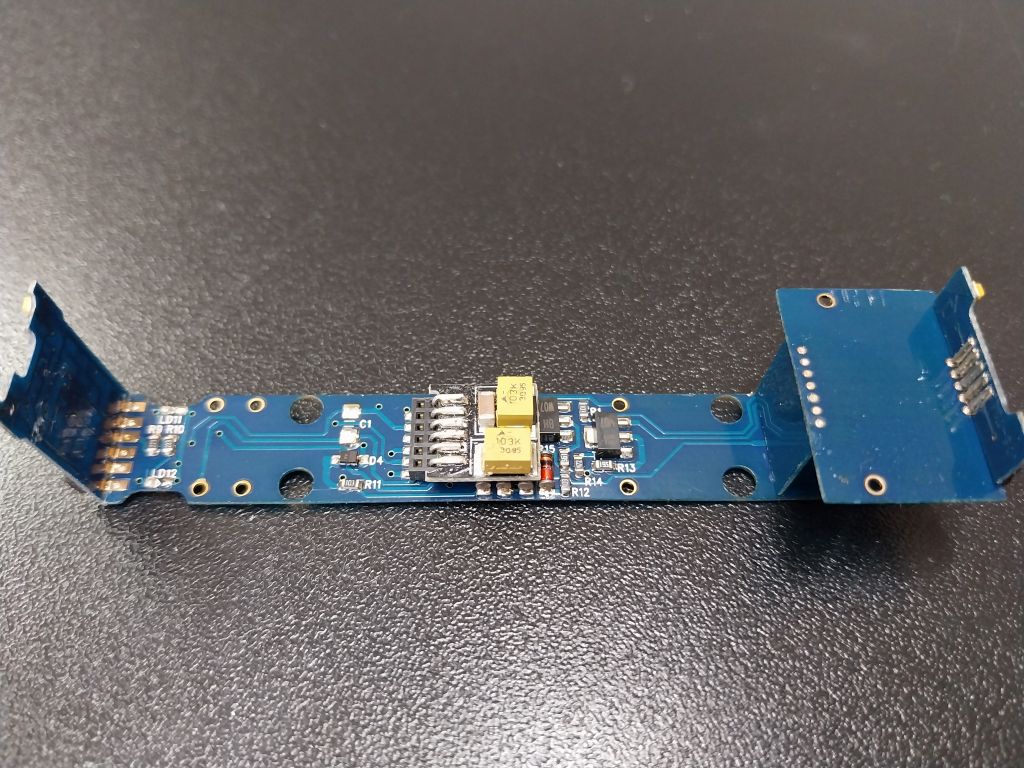

Tak je hotová polovica z PLUX12. Druhá polovica sa musí nakáblovať. Potrebné káble sú už naletované, tak ich treba len ohnúť, vrchom priviesť na správny pin konektoru a priletovať.

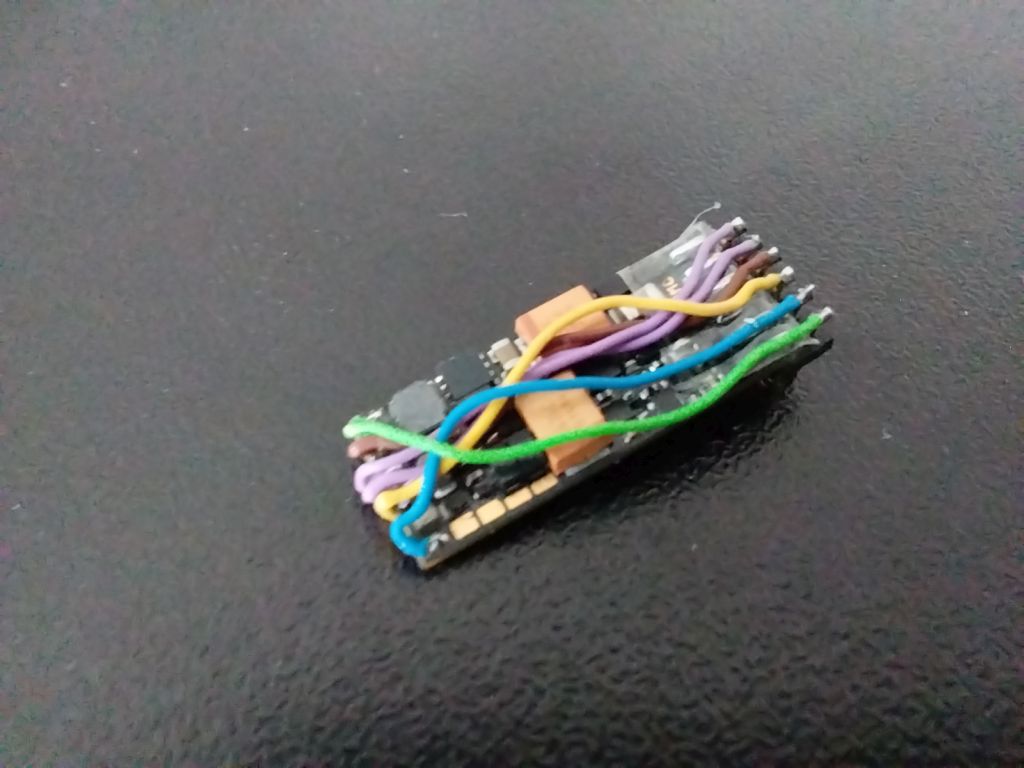

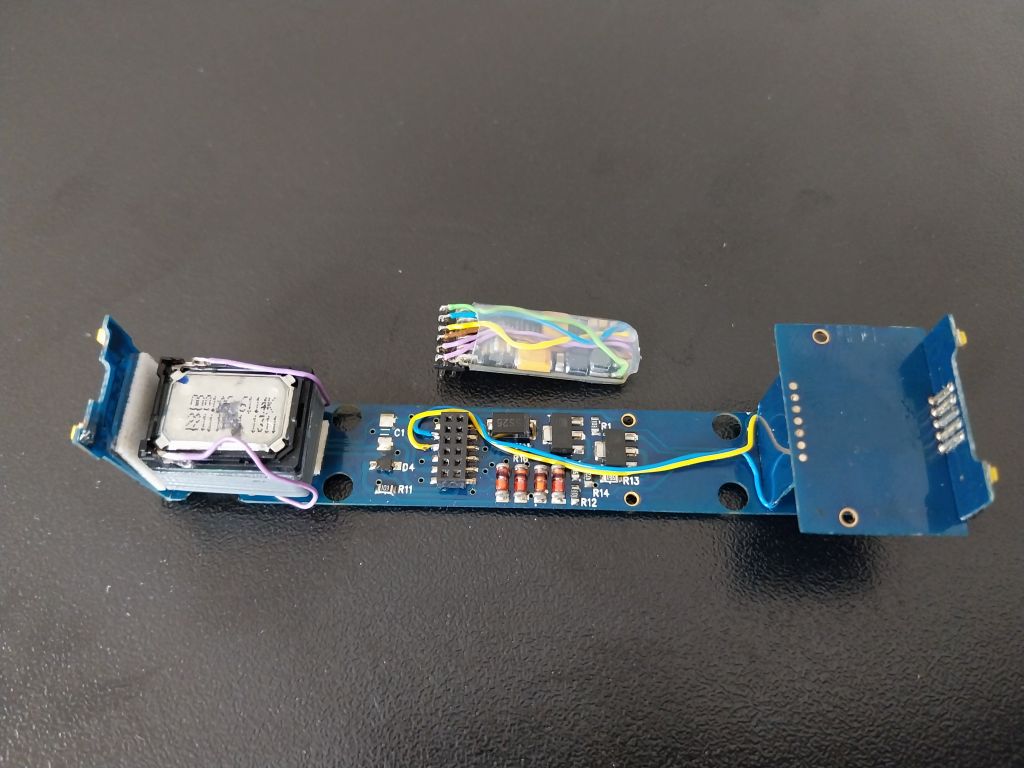

Pri MS491 je výstup FA5 na spodnej strane a je to ten žltý vodič, ktorý použijem na osvetlenie stanovišťa. Ten som priviedol na index pin, ktorý je normálne neobsadený. Zostane tak stále možnosť dekodér vytiahnuť bez ďalšieho letovania. Tu upozorním na postup ako na to. Najskôr som vložil kus izolačnej pásky medzi obidva rady pinov. Vodiče idú nad ďalšími pinmi a pri poškodení izolácie by dochádzalo k skratu a poškodeniu dekodéru. Jednotlivé vodiče treba primerať a skrátiť na potrebnú dĺžku. K pridržaniu na priletovanie nepoužívať pinzetu, tá vždy poškodí pri letovaní izoláciu. Ja som si pin vždy vybral z konektoru (predým sme ich uvolnili, takže to ide ľahko), zapichol do plasteliny a vodič držiac v prstoch bez problémov priletoval. Nakoniec sa pin zasunie znovu na svoje miesto. Dĺžku som tiež mierne skrátil klieštikmi. Na obrázku sa dekodér schováva za prstami.

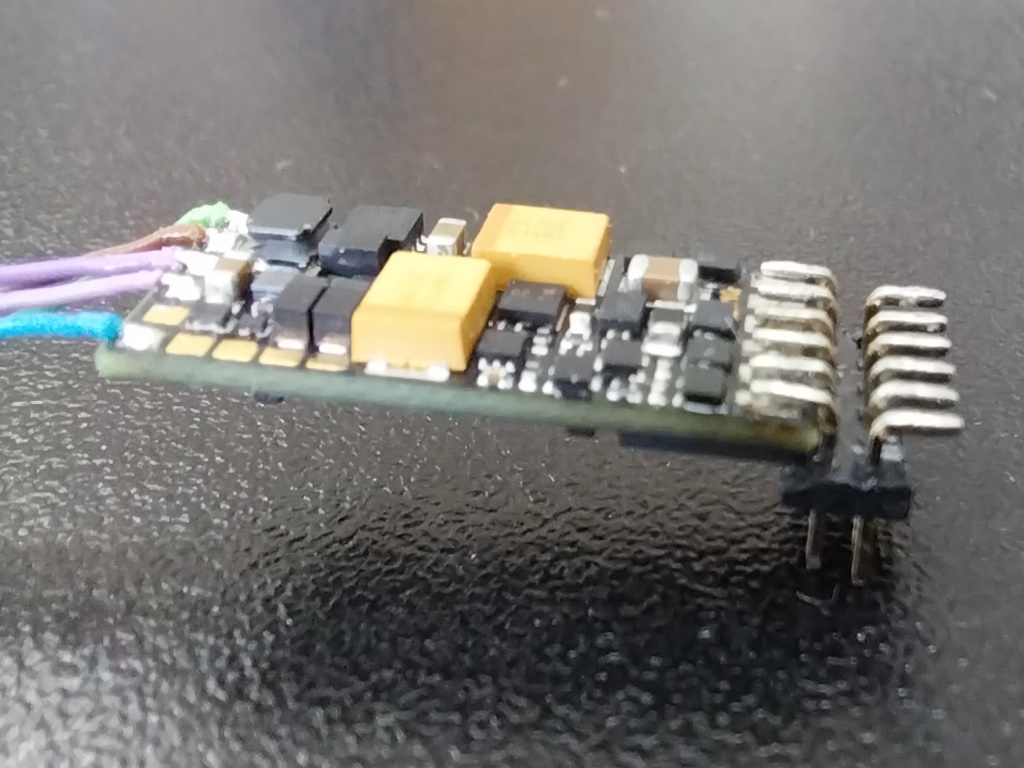

Takto som naletoval všetky vodiče a konverzia na PLUX12 je ukončená. Na záver som sekundovým lepidlom zase zafixoval piny v plastovej časti a celý dekodér zaizoloval v zmršťovačke. Takáto úprava dekodéru mi zabrala asi 15 minút.

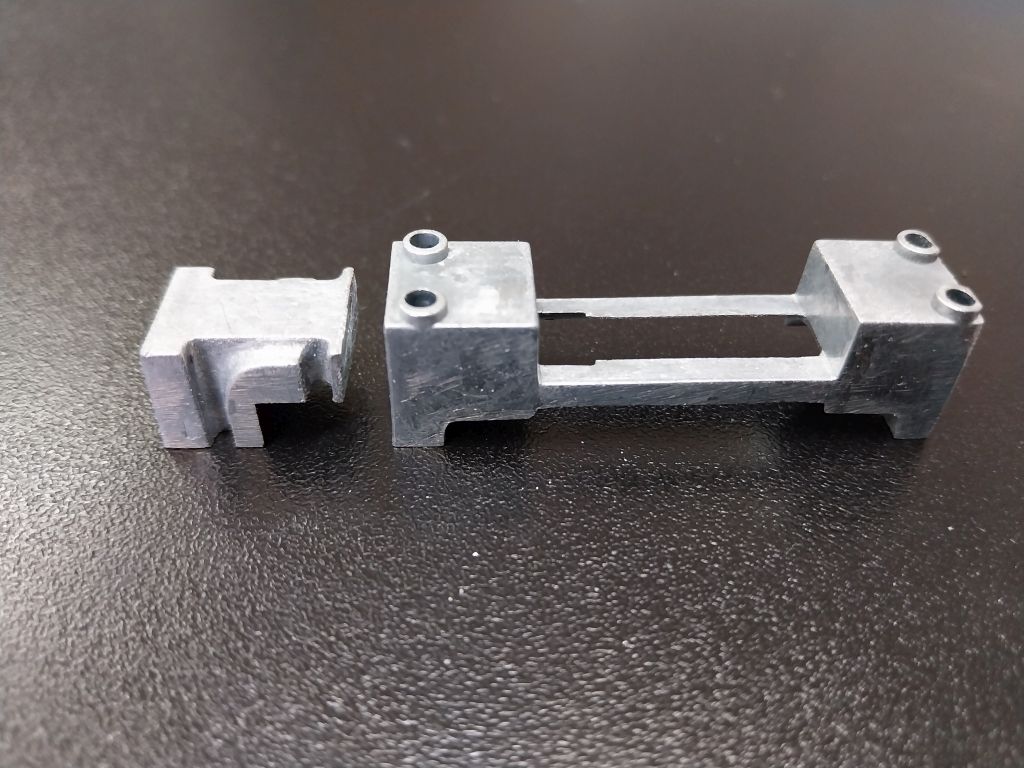

Ďalej sa ide už upravovať samotný model. Keďže chcem osvetliť aj stanovisko strojvedúceho, je blbosť tam dávať reproduktor. Ten som umiestnil do prednej časti. K tomu je potrebné skrátiť závažie modelu.

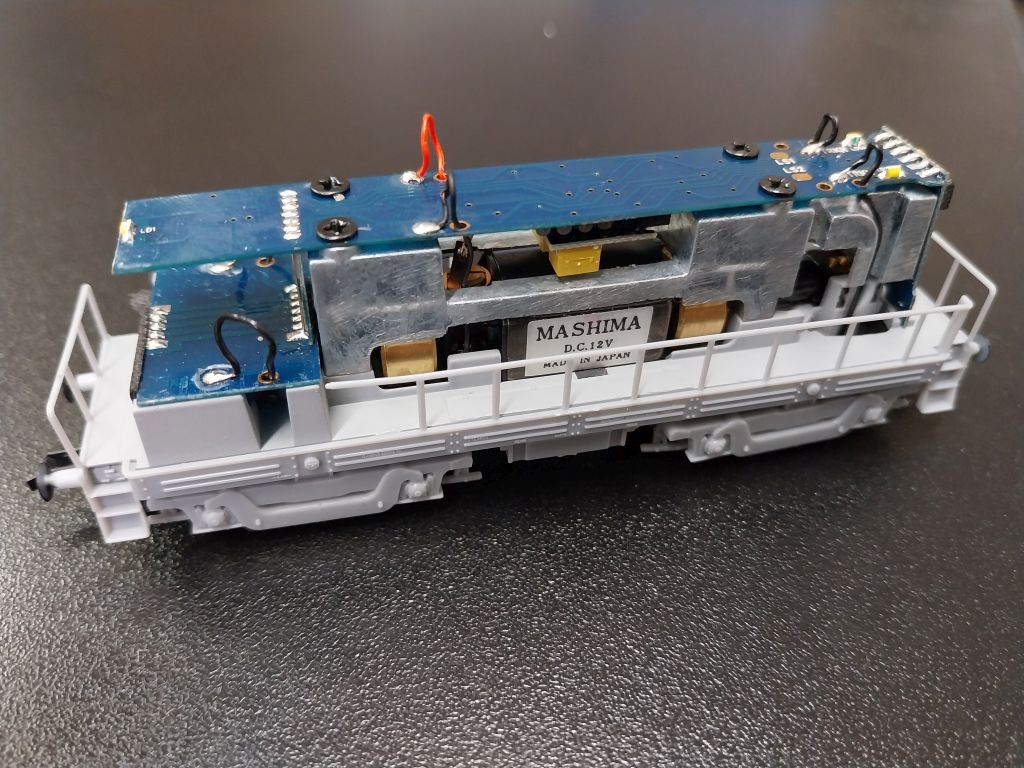

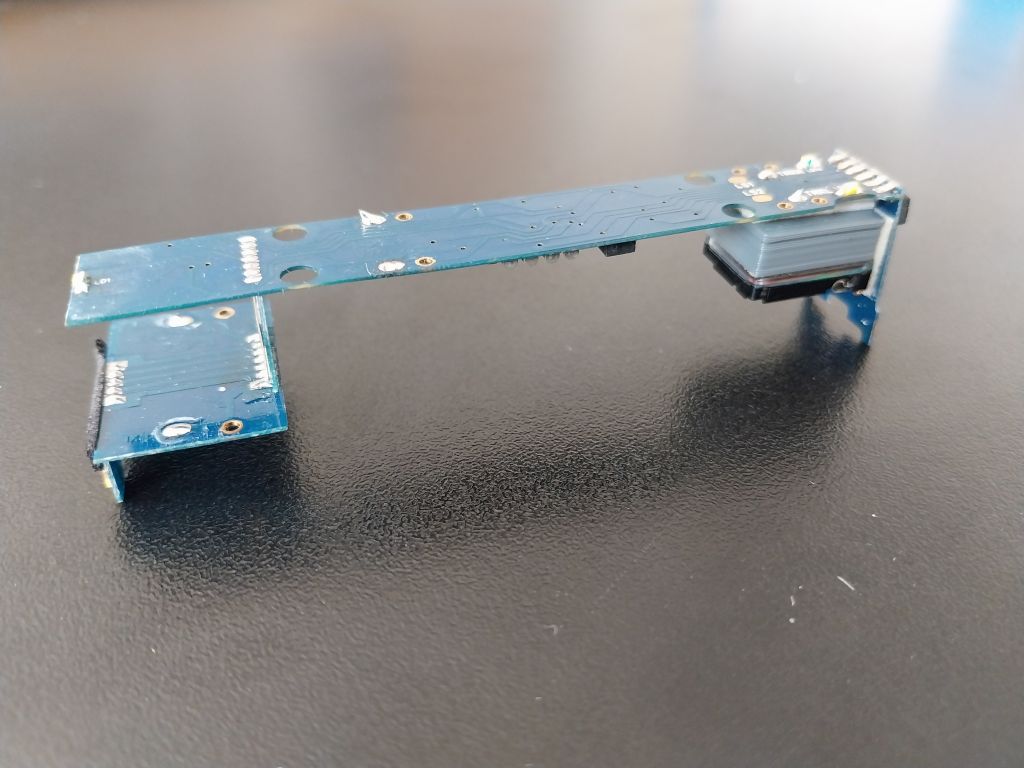

Predná časť sa už nepoužije a nahradí ju reproduktor. Prídeme tak o asi 5g z hmotnosti modelu. Reproduktor som prilepil obojstrannou páskou k plošnému spoju. Z hora som použil dve užšie, aby som vedel neskôr ešte tade previesť vodiče. Reproduktor sa pripája na plôšky na hornej strane DPS označené LS1 a 2.

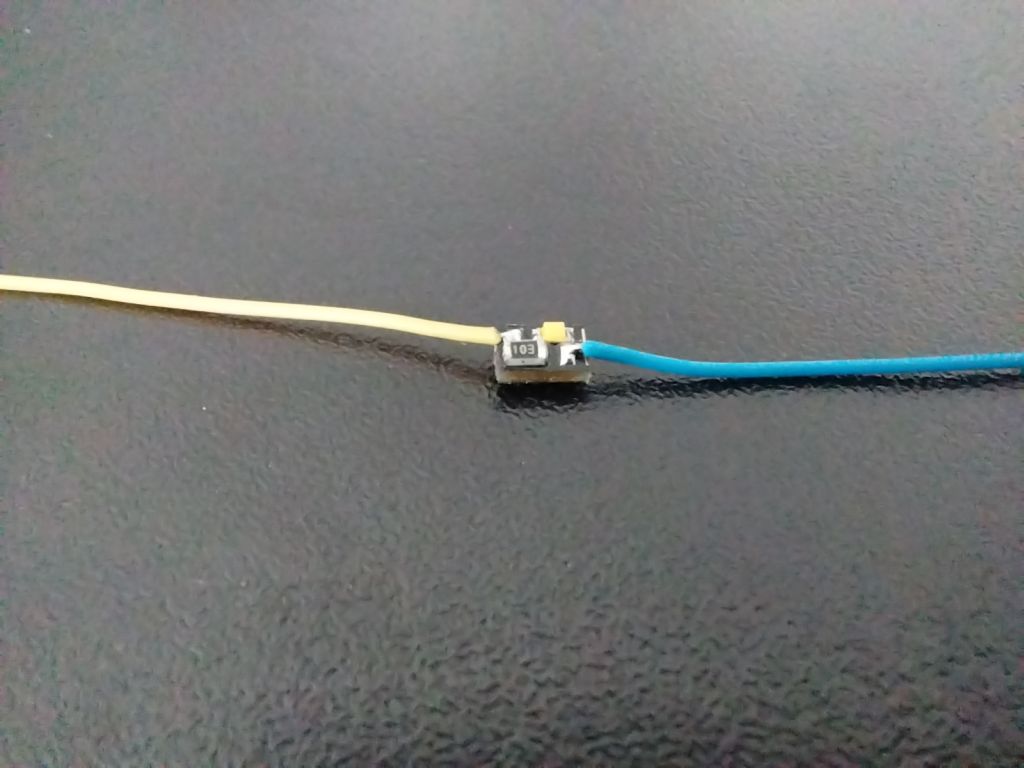

Ďalej som si vyrobil samotné svetlo do kabíny. Na kus DPS som naletoval bielu LED s predradným odporom 10k a prívodnými vodičmi.

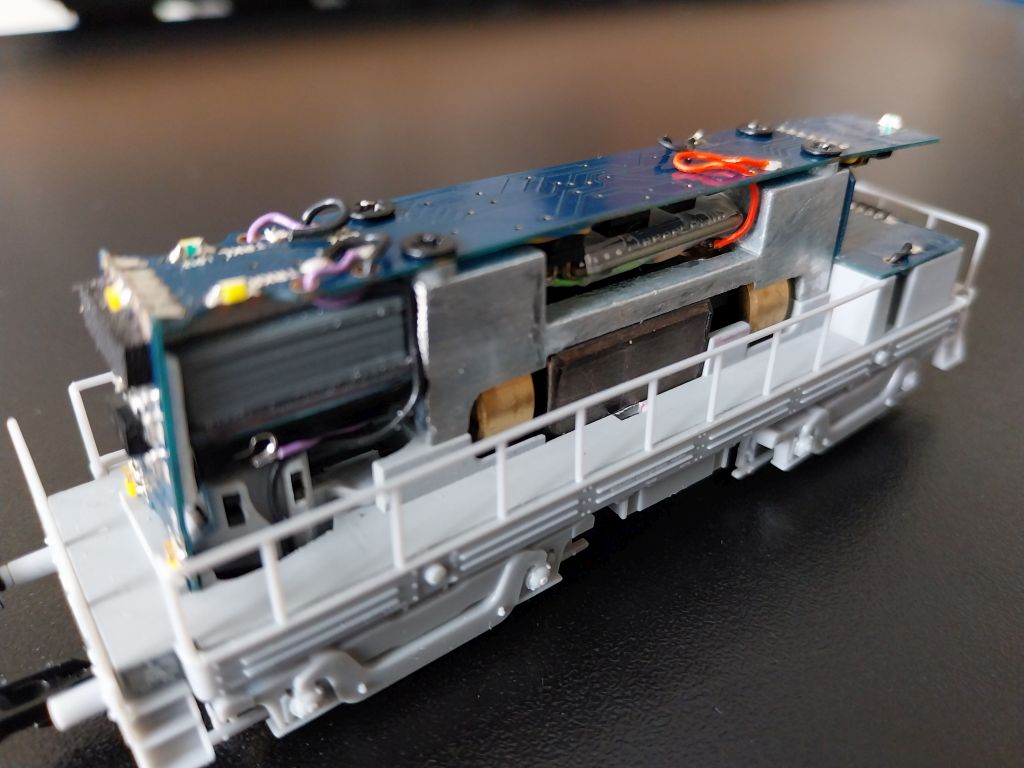

Tento celok som vlepil na miesto a vodiče priletoval priamo na kontakty konektora.

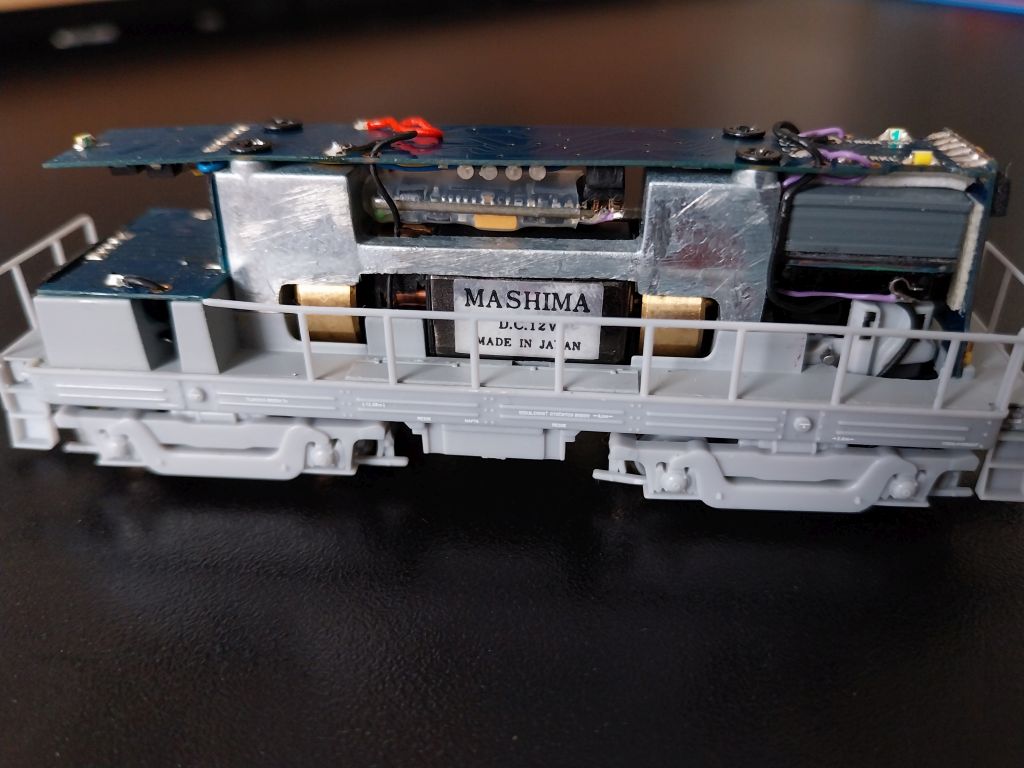

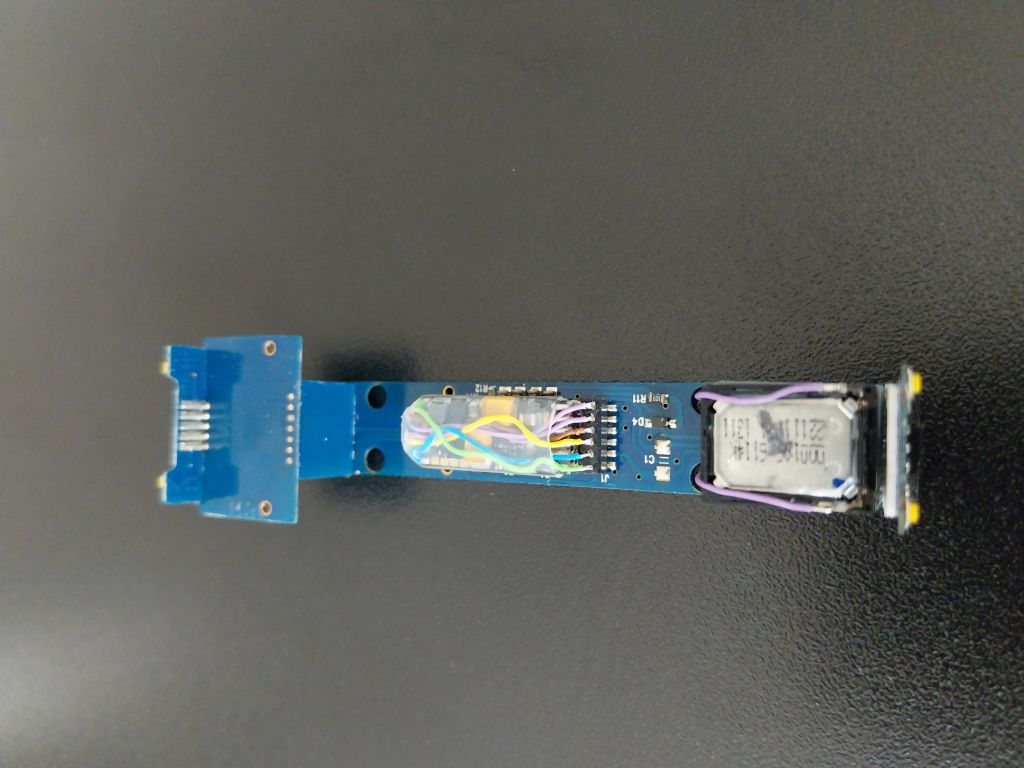

Tu je pekne vidieť, že dekodér nikam neprečnieva. Zostáva už len model poskladať a nastaviť potrebné CV.
Pri nastaveni CV je treba myslieť na to, že takouto úpravou sme zamenili výstupy FA0 vpred a vzad za FA1 a FA2. CV pre svetlá ovládané s F0, vypnutie červených s F1 a posun do kríža s F3 sa nastavia následovne:
- CV33=1
- CV34=2
- CV35-46=0
- CV430=3
- CV431=157
- CV432=1
- CV433=2
- CV434=1
- CV435=2
- CV436=1
- CV437=253
- CV438=1
- CV439=0
- CV440=2
- CV441=0
pre osvetlenie stanovišťa s F22 som nastavil ešte:
- CV131=60
- CV442=22
- CV443=0
- CV444=5
- CV445=0
- CV446=5
- CV447=0

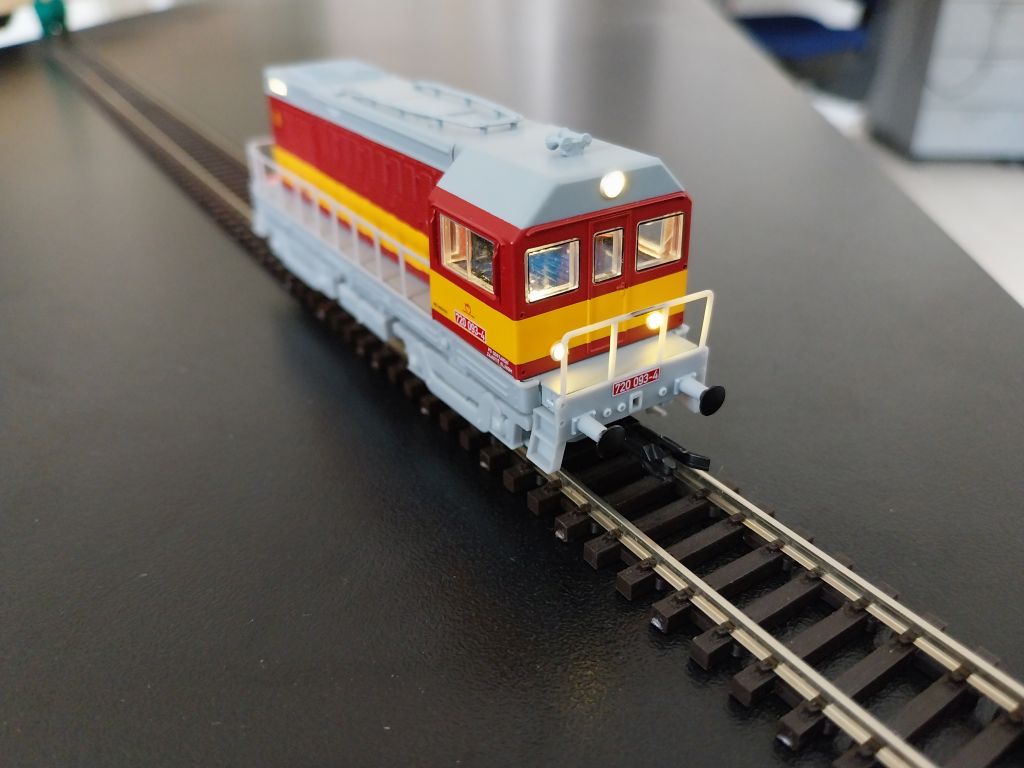

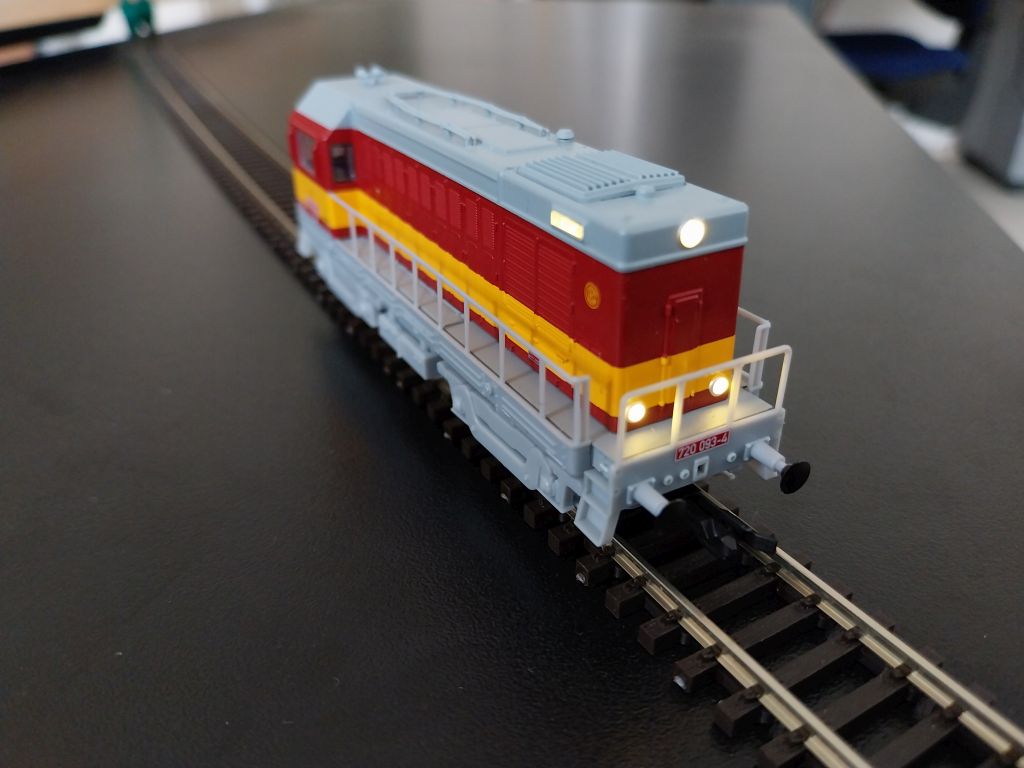

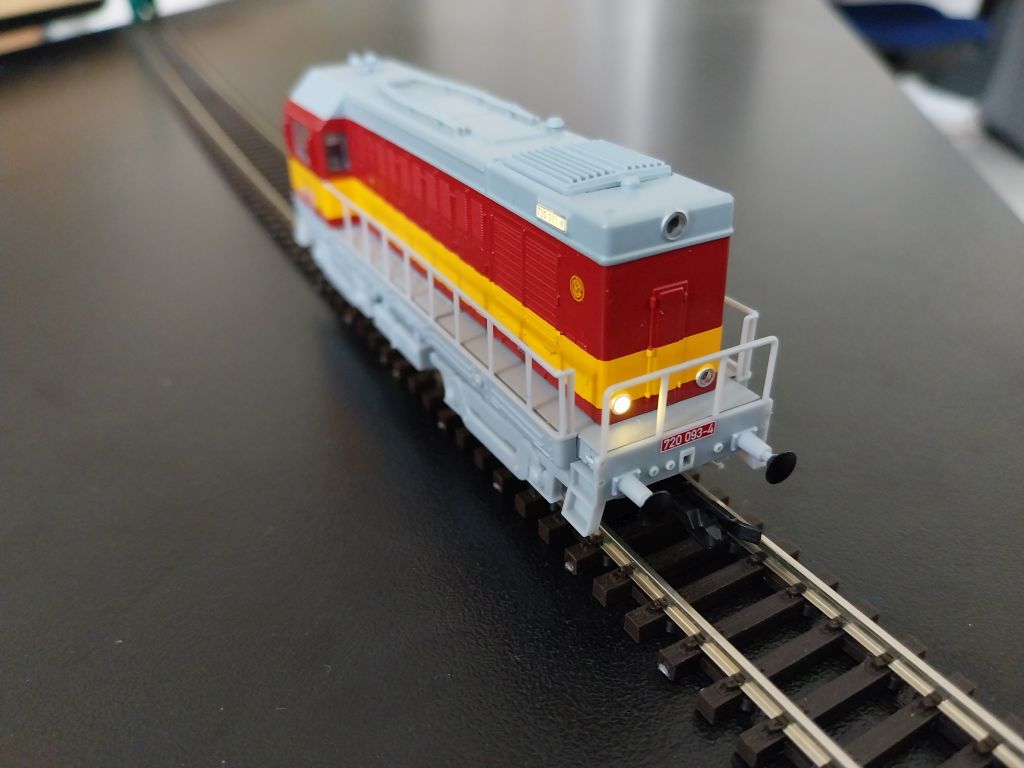

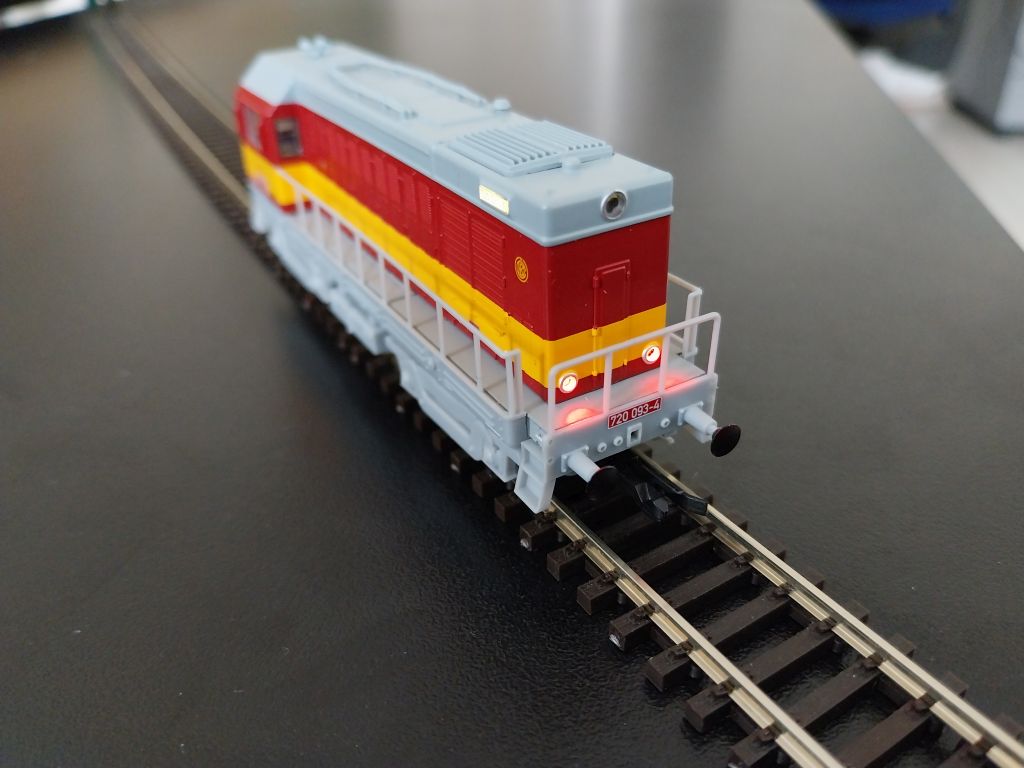

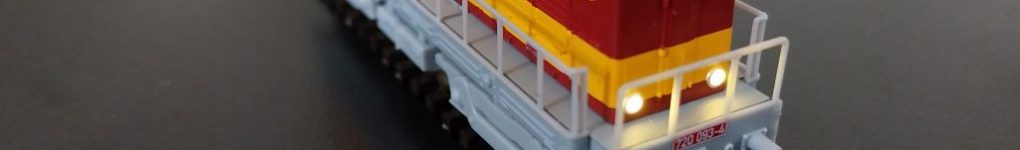

Na záver ešte pár záberov na hotový model
Ak bude mat niekto záujem o takúto a netrúfa si na prestavbu samotného dekodéru, vedel by som mu ho pripraviť. Potom stačí už len naletovať reproduktor a dekodér osadiť do pripraveného konektoru.
